System Zaczepowy V

Systemy konstrukcji Artrys to szeroka, kompletna gama specjalistycznych produktów, stworzona z mysla o nowoczesnych elewacjach. Baze systemu wsporczego stanowia konsole oraz profile aluminiowe, zaprojektowane w celu łatwego niwelowania nierówności podłoża (m.in. dzięki opcji 30 mm regulacji na łączeniu profili). Konsole oferowane są w trzech wariantach: aluminiowych, nierdzewnych, aluminiowo-tworzywowych (czyli tzw. pasywnych).

System Zaczepowy V

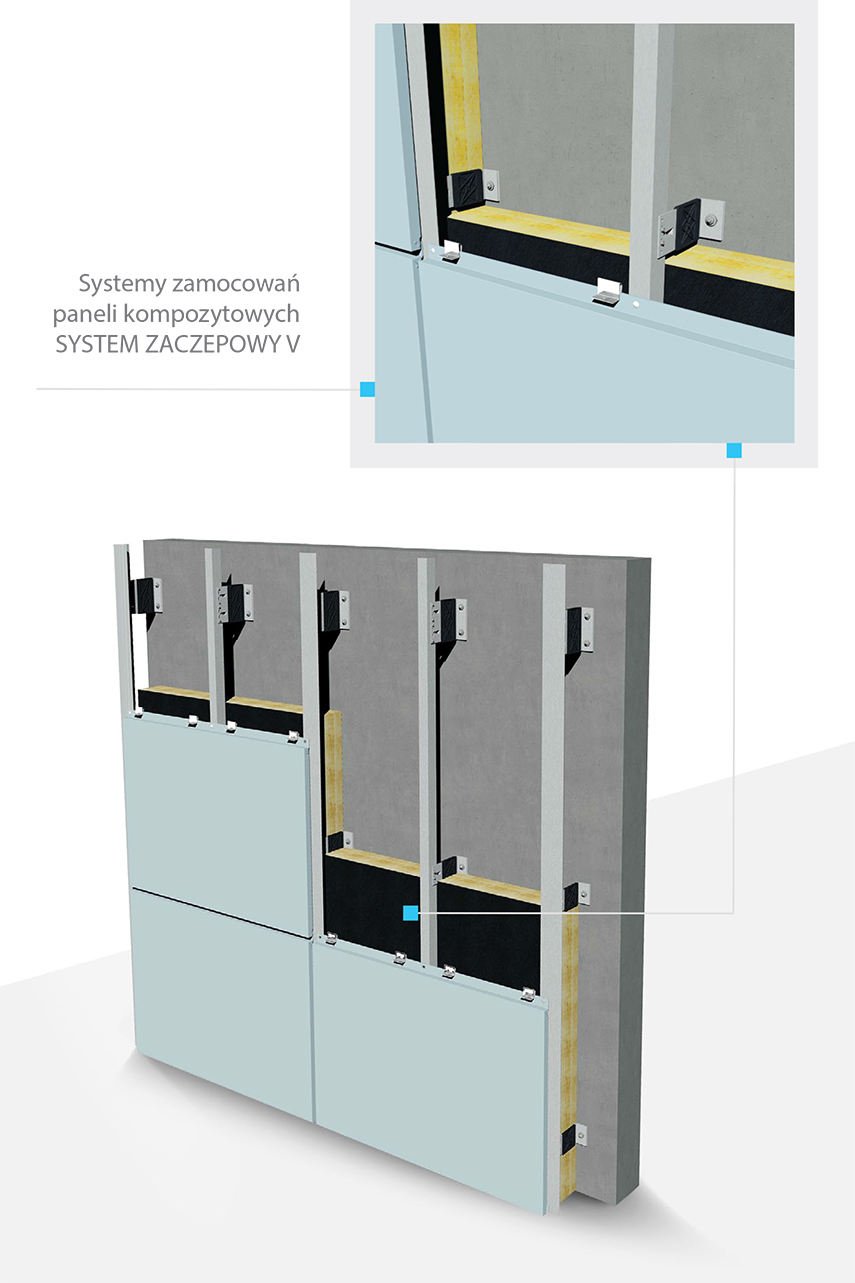

SYSTEM ZACZEPOWY V to propozycja pozwalająca na prosty i szybki montaż paneli. Specjalny, nierdzewny zaczep AV mocujemy do spodu kasety a następnie wpinamy go w (utwierdzona do konstrukcji głównej) zagiętą półę panelu poprzedzającego.

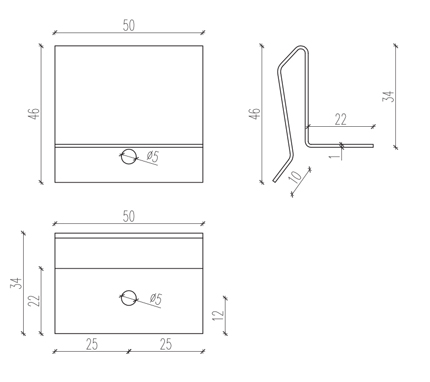

ARTRYS HOLDER - AV

Materiał
Stal nierdzewna 1.4301/2B (304)

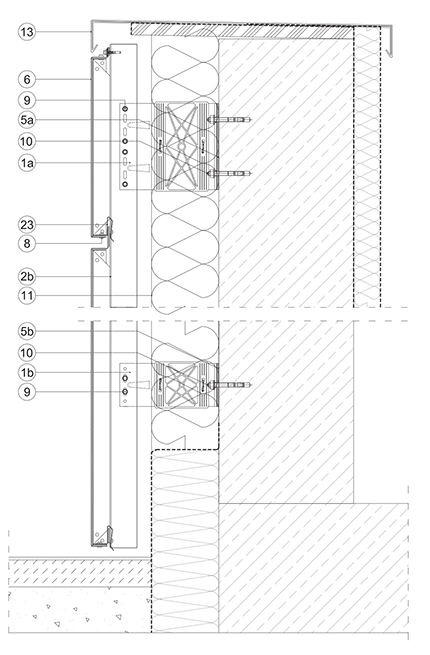

POŁĄCZENIE Z ATTYKĄ I GRUNTEM

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
8NIT MOCUJACY W KOLORZE PŁYTY
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
13OBRÓBKA BLACHARSKA
23ARTRYS HOLDER - AV

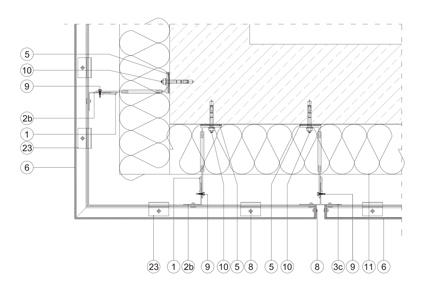

POŁĄCZENIE NAROŻNIKOWE ZEWNĘTRZNE

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
3c.ARTRYS T PROFILE - ATP 105/55/2
5ISOLATOR - PVC L / PVC M
6PŁYTA ELEWACYJNA
8NIT MOCUJACY W KOLORZE PŁYTY
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
23ARTRYS HOLDER - AV

POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
8NIT MOCUJACY W KOLORZE PŁYTY
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
14PARAPET
15WKRET SAMOWIERCACY
17a.ARTRYS WINDOW PROFILE - AWP1
23ARTRYS HOLDER - AV

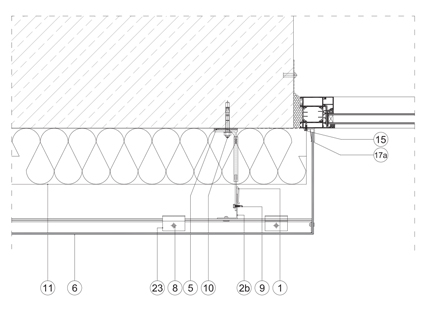

POŁĄCZENIE Z OKNEM - GLIF PIONOWY

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5ISOLATOR - PVC L / PVC M
6PŁYTA ELEWACYJNA
8NIT MOCUJACY W KOLORZE PŁYTY
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
15WKRET SAMOWIERCACY
17a.ARTRYS WINDOW PROFILE - AWP1
23ARTRYS HOLDER - AV

System Wieszakowy Y

Systemy konstrukcji Artrys to szeroka, kompletna gama specjalistycznych produktów, stworzona z mysla o nowoczesnych elewacjach. Baze systemu wsporczego stanowia konsole oraz profile aluminiowe, zaprojektowane w celu łatwego niwelowania nierówności podłoża (m.in. dzięki opcji 30 mm regulacji na łączeniu profili). Konsole oferowane są w trzech wariantach: aluminiowych, nierdzewnych, aluminiowo-tworzywowych (czyli tzw. pasywnych).

System Wieszakowy Y

SYSTEM WIESZAKOWY Y to rozwiązanie umożliwiające montaż paneli zarówno w układzie pionowym, jak i poziomym. Do aluminiowego profilu AYP utwierdzamy uchwyty systemowe AY, które umożliwiają zawieszenie kaset poprzez wycięte otwory w bocznych ścianach paneli.

Na styku uchwyt-panel stosujemy gumowa nakładkę, amortyzująca połączenie.

ARTRYS Y PROFILE - AYP

Materiał:
Aluminium EN AW 6060 T6/T66
Dane dla profilu AYP:
Jx = 10,67 cm4 Jy = 19,67 cm4
Wx = 2,20 cm³ Wy = 3,93 cm³
A = 3,52 cm²Masa = 0,96 kg/m

ARTRYS HOLDER - AY

Materiał:
Aluminium EN AW 6060 T6/T66

POŁĄCZENIE Z ATTYKA I GRUNTEM

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2b. ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
8NIT MOCUJACY W KOLORZE PŁYTY
9WKRĘT ŁĄCZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
13OBRÓBKA BLACHARSKA
18ARTRYS Y PROFILE - AYP
19ARTRYS HOLDER - AY
20ARTRYS GUM

POŁĄCZENIE NAROŻNIKOWE ZEWNĘTRZNE

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
5ISOLATOR - PVC L / PVC M
6PŁYTA ELEWACYJNA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
18ARTRYS Y PROFILE - AYP
19ARTRYS HOLDER - AY
20ARTRYS GUM

POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
14PARAPET
15WKRET SAMOWIERCACY
17a.ARTRYS WINDOW PROFILE - AWP1
18ARTRYS Y PROFILE - AYP
19ARTRYS HOLDER - AY
20ARTRYS GUM

POŁĄCZENIE Z OKNEM - GLIF PIONOWY

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
5ISOLATOR - PVC L / PVC M
6PŁYTA ELEWACYJNA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
15WKRET SAMOWIERCACY
17a.ARTRYS WINDOW PROFILE - AWP1
18ARTRYS Y PROFILE - AYP
19ARTRYS HOLDER - AY
20ARTRYS GUM

Systemy SZ

Systemy konstrukcji Artrys to szeroka, kompletna gama specjalistycznych produktów, stworzona z mysla o nowoczesnych elewacjach. Baze systemu wsporczego stanowia konsole oraz profile aluminiowe, zaprojektowane w celu łatwego niwelowania nierówności podłoża (m.in. dzięki opcji 30 mm regulacji na łączeniu profili). Konsole oferowane są w trzech wariantach: aluminiowych, nierdzewnych, aluminiowo-tworzywowych (czyli tzw. pasywnych).

Systemy SZ

SYSTEM SZ dedykowany jest głównie dla paneli mocowanych w układzie poziomym. Specjalnie zaprojektowane profile pozwalają na montaż na tzw. „pióro i wpust”. Do spodu kasety mocujemy profil aluminiowy ASP w kształcie litery S (wpust) a do górnej części profil AZP w kształcie litery Z (pióro).

Po nałożeniu na siebie kaset, profil AZP przykręcany jest do pionowej podkonstrukcji. Profil dodatkowy ASTP służy do wystartowania z panelami w strefie cokołowej. Na połączeniu profili systemu SZ stosujemy stabilizujący klips nierdzewny AC.

ARTRYS SZ-SYSTEM PROFILE - ASP

Materiał:
Aluminium EN AW 6060 T6/T66
Dane dla profilu ASP:
Jx = 3,18 cm4 Jy = 4,53 cm4
Jx1 = 2,17 cm4 Jy1 = 5,53 cm4
Wx = 1,57 cm³ Wy = 2,23 cm³
Wx1 = 0,97 cm³ Wy1 = 2,09 cm³
A = 2,22 cm²Masa = 0,60 kg/m

ARTRYS SZ-SYSTEM PROFILE - AZP

Materiał:
Aluminium EN AW 6060 T6/T66
Dane dla profilu AZP:
Jx = 9,45 cm4 Jy = 6,28 cm4
Jx1 = 3,06 cm4 Jy1 = 12,67 cm4
Wx = 2,32 cm³ Wy = 2,34 cm³
Wx1 = 1,41 cm³ Wy1 = 2,85 cm³
A = 2,46 cm²Masa = 0,67 kg/m

ARTRYS SZ-SYSTEM PROFILE - ASTP

Materiał:
Aluminium EN AW 6060 T6/T66
Dane dla profilu ASTP:
Jx = 4,33 cm4 Jy = 1,99 cm4
Jx1 = 4,59 cm4 Jy1 = 1,73 cm4
Wx = 1,22 cm³ Wy = 0,71 cm³
Wx1 = 1,35 cm³ Wy1 = 0,77 cm³
A = 2,06 cm²Masa = 0,56 kg/m

ARTRYS CLIP - AC

Materiał:
Stal nierdzewna 1.4301/2B (304)

POŁĄCZENIE Z ATTYKA I GRUNTEM

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
15WKRET SAMOWIERCACY
16a.ARTRYS SZ-SYSTEM PROFILE - ASP
16b.ARTRYS SZ-SYSTEM PROFILE - AZP
16c.ARTRYS SZ-SYSTEM PROFILE - ASTP
16d.ARTRYS CLIP - AC

POŁĄCZENIE NAROŻNIKOWE ZEWNĘTRZNE

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
3c.ARTRYS T PROFILE - ATP 105/55/2
5ISOLATOR - PVC L / PVC M
6PŁYTA ELEWACYJNA
8NIT MOCUJACY W KOLORZE PŁYTY
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
15WKRET SAMOWIERCACY
16a.ARTRYS SZ-SYSTEM PROFILE - ASP
16b.ARTRYS SZ-SYSTEM PROFILE - AZP

POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
14PARAPET
15WKRET SAMOWIERCACY
16a.ARTRYS SZ-SYSTEM PROFILE - ASP
16b.ARTRYS SZ-SYSTEM PROFILE - AZP
16d.ARTRYS CLIP - AC
17a.ARTRYS WINDOW PROFILE - AWP1
