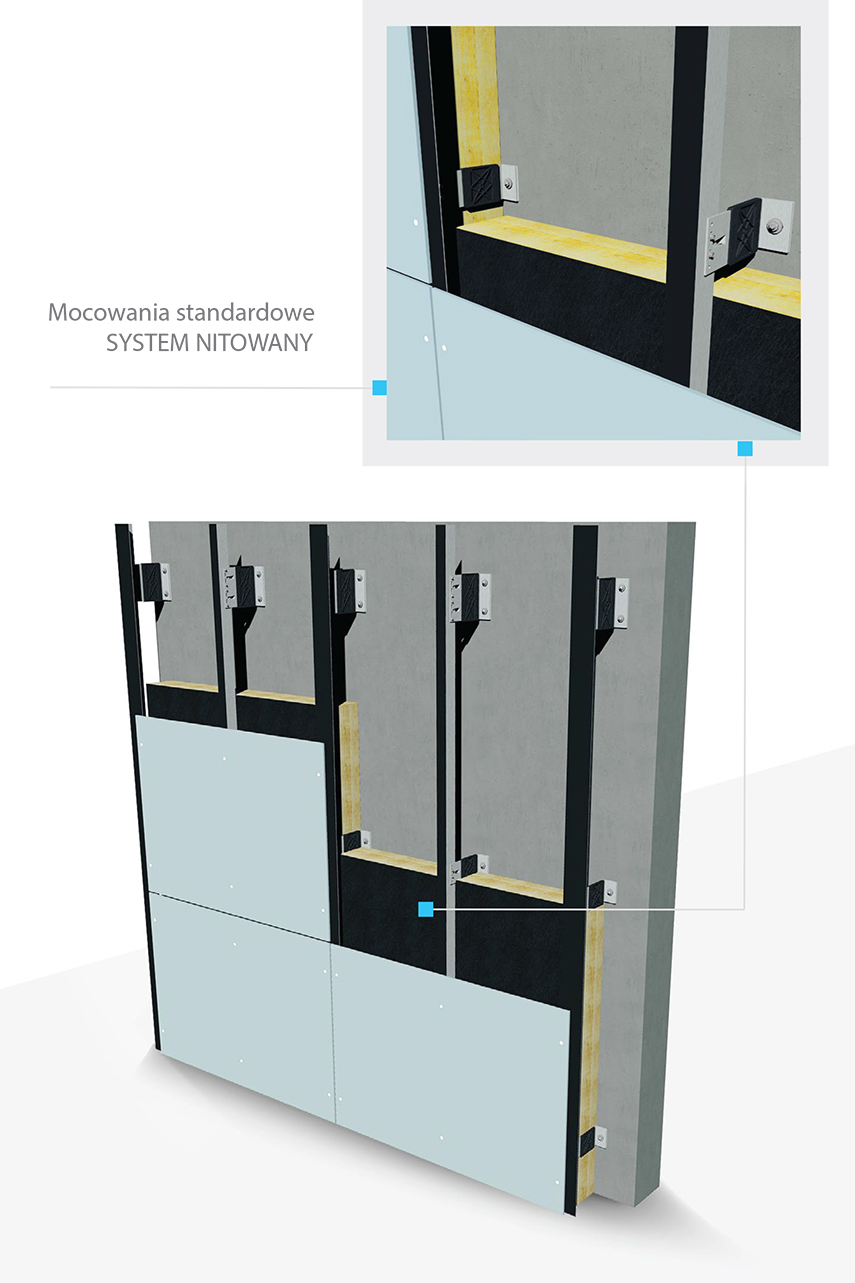

Detale Mocowań Standardowych - System Nitowany

(PIONOWY UKŁAD PROFILI)

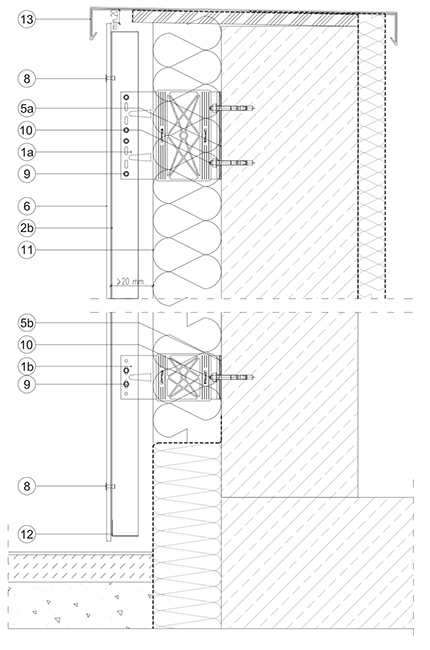

POŁĄCZENIE Z ATTYKĄ I GRUNTEM

Detale Mocowań Standardowych - System Klejony

(PIONOWY UKŁAD PROFILI)

POŁĄCZENIE Z ATTYKĄ I GRUNTEM

Profile Aluminiowe Standardowe

PROFILE ALUMINIOWE STANDARDOWE – mocowane bezpośrednio do konsol, stanowią podparcie dla płyt elewacyjnych. Dobierane są w zależności od rodzaju i systemu montażu paneli.

ARTRYS T PROFILE - ATP A/55/2

Termostopy

TERMOSTOPY stosowane są jako podkładki pod konsole. Wykonane ze spienionego PVC o bardzo niskim współczynniku przewodzenia ciepła, poprawiają parametry termiczne układu. Oddzielając materiały o rożnym PH, zapobiegają jednocześnie korozji elektrolitycznej. Najlepiej sprawdzają się w systemie z konsolami aluminiowymi.

ISOLATOR LARGE - PVC L

Przedłużki Aluminiowe

PRZEDŁUŻKI ALUMINIOWE – stosowane są jako dodatkowa konstrukcja do konsol w celu przedłużenia wysięgu. Najlepiej sprawdzają się na nierównym podłożu oraz różnego rodzaju podcieniach. Na specjalne zamówienie klienta wykonujemy przedłużki o niestandardowych długościach.

ARTRYS EXTENSION LARGE - EL 100

Konsole Pasywne

KONSOLE PASYWNE to najnowszy produkt firmy Artrys. Złożona budowa konsoli z aluminium i tworzywa pozwala uzyskać bardzo dobre parametry izolacyjne, eliminując praktycznie zjawisko występowania mostków termicznych. Specjalne użebrowanie tworzywa oraz zastosowane w nim włókno szklane umożliwiają osiągniecie wysokiej wytrzymałości konsoli.

Stosowane są z podkładka PVC lub taśma PES jedynie w celu odizolowania stopy aluminiowej od mocowanego podłoża. Konsole pasywne występują w wysięgach od 180 mm do 280 mm (w przeskoku co 20 mm). Przy wysięgach maksymalnych tj. 260 mm i 280 mm stosujemy jedynie duże konsole BLP, zachowując jednocześnie zasadę punktów stałych i przesuwnych.

ARTRYS BRACKET LARGE PASSIVE - BLP X

Konsole Nierdzewne

KONSOLE NIERDZEWNE to rozwiązanie dedykowane głównie dla większych obciążeń, przy jednoczesnym zachowaniu podwyższonej odporności na korozje. Dodatkowym atutem stali nierdzewnej (w porównaniu do aluminium) jest mniejszy współczynnik przewodzenia ciepła, przez co uzyskujemy optymalne wartości poprawek dla tzw. mostków punktowych.
Konsole nierdzewne występują w wysięgach od 60 mm do 300 mm (w przeskoku co 20 mm). Nie ma konieczności stosowania ich łącznie z podkładkami PVC.

ARTRYS BRACKET LARGE STAINLESS - BLS X

Konsole Aluminiowe

KONSOLE ALUMINIOWE to standardowe rozwiązanie o najgorszych parametrach termicznych. W celu zredukowania mostków, stosowane są razem z podkładkami PVC. Występują w różnych wysięgach, od 60 mm do 240 mm (w przeskoku co 20 mm). Łatwość w obróbce konsol pozwala na dokonywanie prostych zmian bezpośrednio na budowie.

ARTRYS BRACKET LARGE NEW - BLN X
