System Mechanicznych Zamocowań Płytek Ceramicznych i Gresowych

Konstrukcja Artrys znajduje zastosowanie zarówno przy mocowaniu różnego rodzaju płyt ceramicznych, jak i gresowych. Przykładem mocowania płyt gresowych płaskich jest rozwiązanie, którego głównym elementem są „łapki nierdzewne" przytwierdzane bezpośrednio do konstrukcji aluminiowej. Malowane w kolorze płyty, są w minimalnym stopniu zauważalne na elewacji. Wykonane w nich otwory umożliwiają nitowanie w fudze również po założeniu płyty. Jest to istotny aspekt, który - w przypadku konieczności - pozwala na łatwy demontaż.
Przykładem mocowania płyt ceramicznych jest system szyn zaciskowych Tonality (BAS), dedykowany do okładzin Creaton. Występują w nim specjalne profile z zaczepami, które są mocowane bezpośrednio do pionowej konstrukcji głównej. Montaż odbywa się na zasadzie prostego zawieszania, dzięki specjalnym wyżłobieniom, znajdującym się po wewnętrznej stronie płyt. Obecne w asortymencie zespolone fugi i profile dodatkowe pozwalają na estetyczne wykończenie krawędzi bocznych płyty.
Na początku 201 7 roku konstrukcja firmy Artrys wraz z systemem Tonality została przebadana w Polskim Instytucie Techniki Budowlanej. Potwierdzenie kompatybilności systemów znajdziemy w przedłużeniu do Aprobaty Technicznej AT-i 5-8577/201

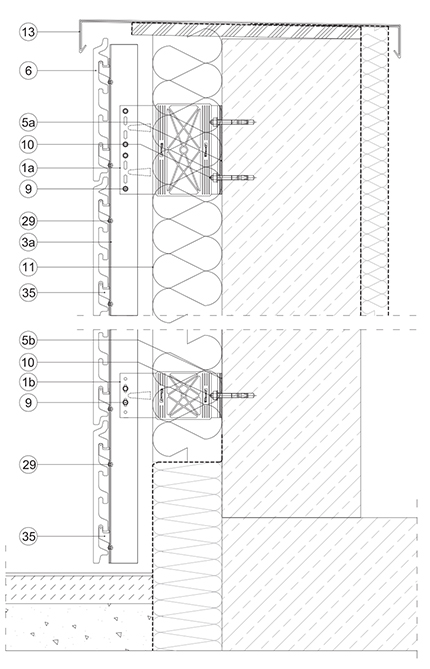

POŁĄCZENIE Z ATTYKĄ I GRUNTEM

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
3a.ARTRYS T PROFILE - ATP 75/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6.PŁYTA ELEWACYJNA
9.WKRĘT ŁĄCZĄCY KONSOLE Z PROFILAMI
10.KOTWA MOCUJĄCA KONSOLE
11.WEŁNA MINERALNA Z WELONEM
13.OBRÓBKA BLACHARSKA
29.NIT ZRYWALNY
35.PROFIL FUGOWY BAS CREATON

POŁĄCZENIE NAROŻNIKOWE ZEWNĘTRZNE

1a.ARTRYS BRACKET PASSIVE - BLP X/BMP X
3a.ARTRYS T PROFILE - ATP 75/55/2
5.ISOLATOR - PVC L/PVC M
6.PŁYTA ELEWACYJNA
9.WKRĘT ŁĄCZĄCY KONSOLE Z PROFILAMI
10.KOTWA MOCUJĄCA KONSOLE
11.WEŁNA MINERALNA Z WELONEM
24b.ARTRYS CORNER PROFILE - ACP2
25a.ARTRYS CORNER GRIP - AGL210/AGM210
29.NIT ZRYWALNY
35.PROFIL FUGOWY BAS CREATON
37.PROFIL NAROŻNY BAS CREATON

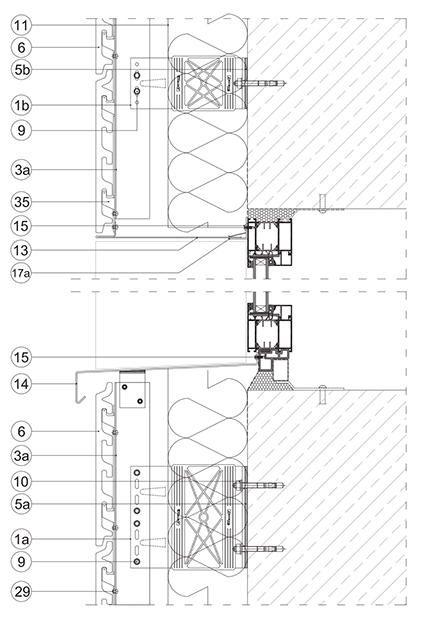

POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
3a.ARTRYS T PROFILE - ATP 75/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6.PŁYTA ELEWACYJNA
9.WKRĘT ŁĄCZĄCY KONSOLE Z PROFILAMI
10.KOTWA MOCUJĄCA KONSOLE
11.WEŁNA MINERALNA Z WELONEM
13.OBRÓBKA BLACHARSKA
14.PARAPET
15.WKRĘT SAMOWIERCĄCY
17a.ARTRYS WINDOW PROFILE - AWP1
29.NIT ZRYWALNY
35.PROFIL FUGOWY BAS CREATON

POŁĄCZENIE Z OKNEM - GLIF PIONOWY

1a.ARTRYS BRACKET PASSIVE - BLP X/BMP X
2b.ARTRYS L PROFILE - ALP 55/45/2
3a.ARTRYS T PROFILE - ATP 75/55/2
5.ISOLATOR - PVC L/PVC M
6.PŁYTA ELEWACYJNA
9.WKRĘT ŁĄCZĄCY KONSOLE Z PROFILAMI
10.KOTWA MOCUJĄCA KONSOLE
11.WEŁNA MINERALNA Z WELONEM
13.OBRÓBKA BLACHARSKA
15.WKRĘT SAMOWIERCĄCY
17a.ARTRYS WINDOW PROFILE -AWP1
29.NIT ZRYWALNY
35.PROFIL FUGOWY BAS CREATON
36.PROFIL KOŃCOWY BAS CREATON

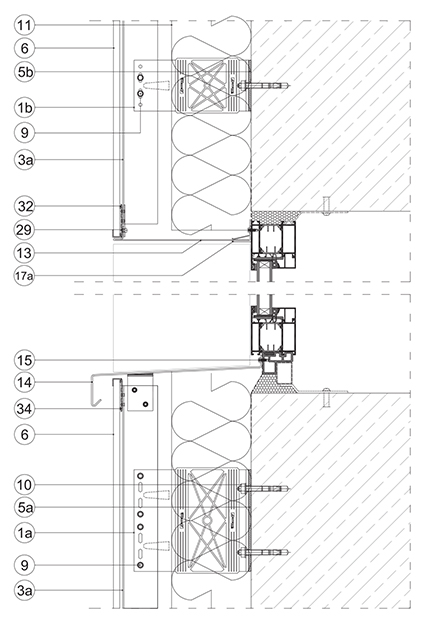

POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
3a.ARTRYS T PROFILE - ATP 75/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6.PŁYTA ELEWACYJNA
9.WKRĘT ŁĄCZĄCY KONSOLE Z PROFILAMI
10.KOTWA MOCUJĄCA KONSOLE
11.WEŁNA MINERALNA Z WELONEM
13.OBRÓBKA BLACHARSKA
14.PARAPET
15.WKRĘT SAMOWIERCĄCY
17a.ARTRYS WINDOW PROFILE - AWP1
29.NIT ZRYWALNY
32.KLAMRA STARTOWA
34.KLAMRA KOŃCOWA

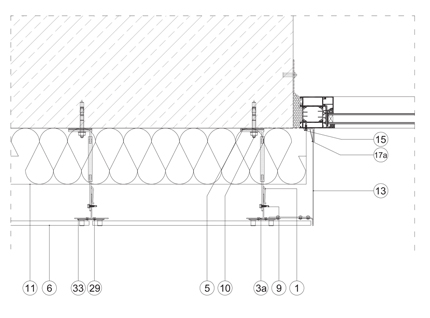

POŁĄCZENIE Z OKNEM - GLIF PIONOWY

1a.ARTRYS BRACKET PASSIVE - BLP X/BMP X
3a.ARTRYS T PROFILE - ATP 75/55/2
5.ISOLATOR - PVC L/PVC M
6.PŁYTA ELEWACYJNA
9.WKRĘT ŁĄCZĄCY KONSOLE Z PROFILAMI
10.KOTWA MOCUJĄCA KONSOLE
11.WEŁNA MINERALNA Z WELONEM
13.OBRÓBKA BLACHARSKA
15.WKRĘT SAMOWIERCĄCY
17a.ARTRYS WINDOW PROFILE -AWP1
29.NIT ZRYWALNY
33.KLAMRA FUGOWA
