Systemy zamocowań


Profil Przyokienny AWP1
Profile specjalne:

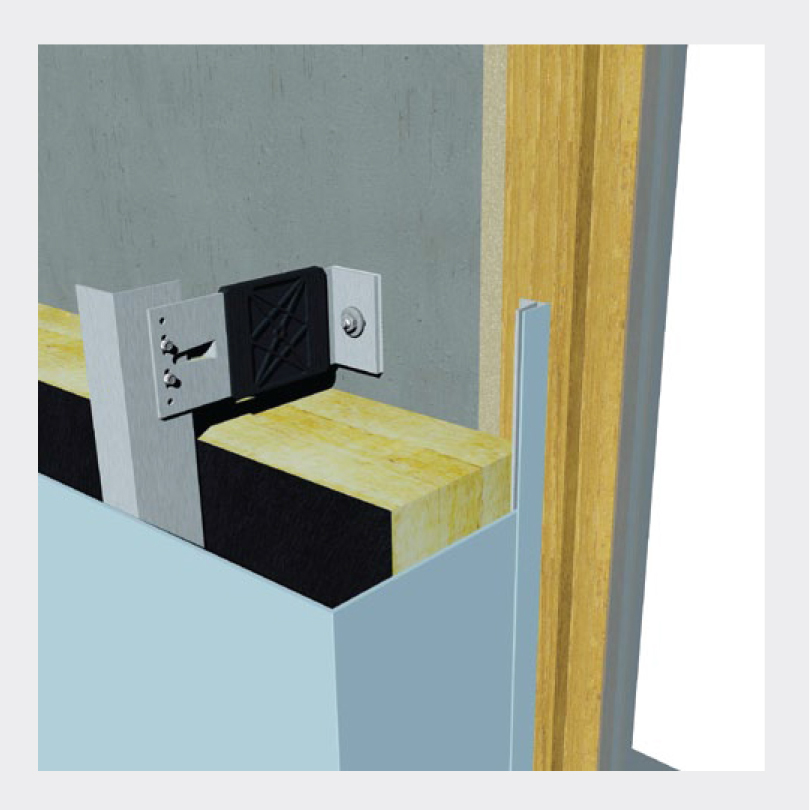

PROFIL PRZYOKIENNY AWP1 umożliwia mocowanie do okien glifów o maksymalnej gr. 4 mm. Specjalny uchwyt pozwala na prosta regulacje do 20 mm. Może być pomalowany na dowolny kolor.

ARTRYS WINDOW PROFILE - AWP1:

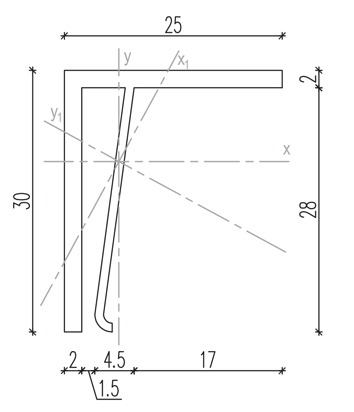

Dane dla profilu AWP1
Jx = 1,27 cm4 Jy = 0,62 cm4
Jx1 = 0,35 cm4 Jy1 = 1,53 cm4
Wx = 0,65 cm³ Wy = 0,33 cm³
Wx1 = 0,28 cm³ Wy1 = 0,76 cm³
A = 1,34 cm²Masa = 0,36 kg/m
Materiał:
Aluminium EN AW 6060 T6/T66

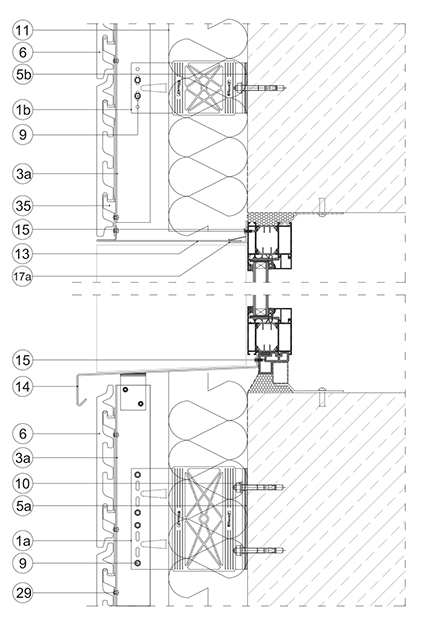

POŁACZENIE Z OKNEM - GLIF POZIOMY, PARAPET:

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
3a.ARTRYS PROFILE - ATP 75/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6.PŁYTA CERAMICZNA
9.WKRET ŁACZACY KONSOLE Z PROFILAMI
10.KOTWA MOCUJACA KONSOLE
11.WEŁNA MINERALNA Z WELONEM
13.OBRÓBKA BLACHARSKA
14.PARAPET
15.WKRET SAMOWIERCACY
17a.ARTRYS WINDOW PROFILE - AWP1
29.NIT ZRYWALNY

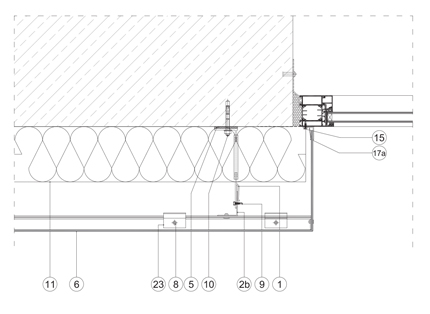

POŁACZENIE Z OKNEM - GLIF PIONOWY:

1.ARTRYS BRACKET PASSIVE - BLP X/BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5.ISOLATOR - PVC L / PVC M
6.PŁYTA ELEWACYJNA
8.NIT MOCUJACY W KOLORZE PŁYTY
9.WKRET ŁACZACY KONSOLE Z PROFILAMI
10.KOTWA MOCUJACA KONSOLE
11.WEŁNA MINERALNA Z WELONEM
15.WKRET SAMOWIERCACY
17a.ARTRYS WINDOW PROFILE - AWP1
23.ARTRYS HOLDER - AV
