Systemy zamocowań

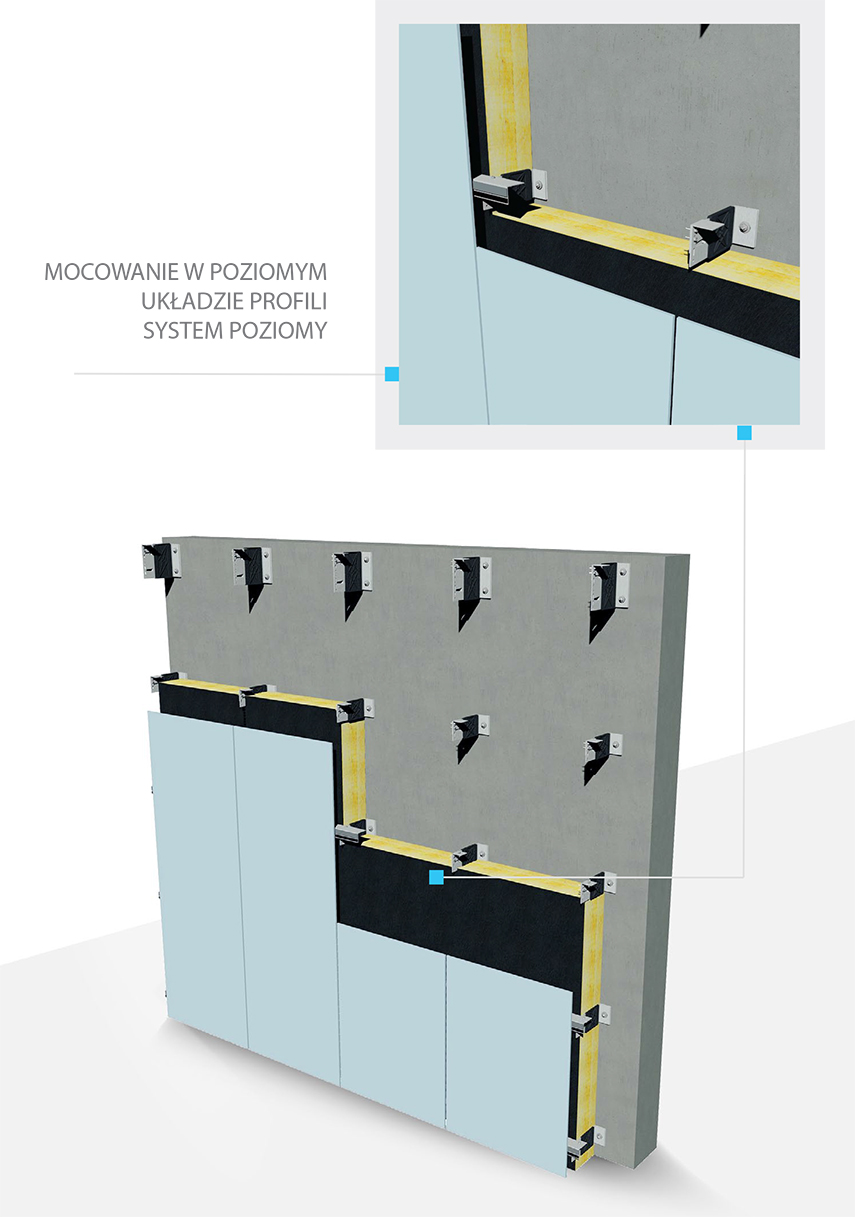

Mocowanie w Poziomym Układzie Profili

System poziomego mocowania ma zastosowanie głównie przy gęstej modulacji pionowej płyt. Wśród innych systemów (obecnych na rynku) wyróżnia się sposobem przytwierdzania konsoli nośnej, która ustawiona jest tak samo, jak w systemie pionowym. Pozwala to na właściwe przeniesienie sił w kierunku największej wytrzymałości konsoli.
Do zamocowania profilu poziomego służy regulowany na konsoli uchwyt przejściowy AD.
Zaleta tego rozwiązania jest szybki montaż (bez znacznej ingerencji w ocieplenie) oraz oszczędność materiałów.

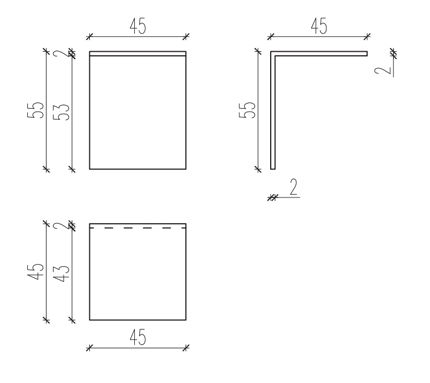

ARTRYS ADAPTER - AD

Materiał:
Aluminium EN AW 6060 T6

POŁĄCZENIE Z ATTYKA I GRUNTEM

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
7KLEJ + TASMA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
13OBRÓBKA BLACHARSKA
26ARTRYS ADPATER - AD

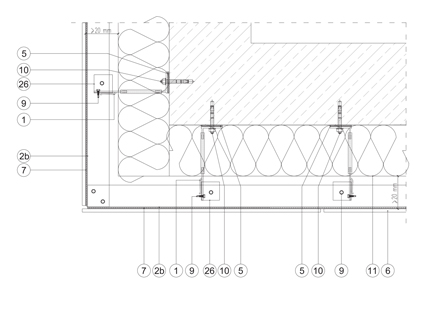

POŁĄCZENIE NAROŻNIKOWE ZEWNĘTRZNE

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5ISOLATOR - PVC L/PVC M
6PŁYTA ELEWACYJNA
7KLEJ + TASMA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
15WKRET SAMOWIERCACY
26ARTRYS ADAPTER - AD

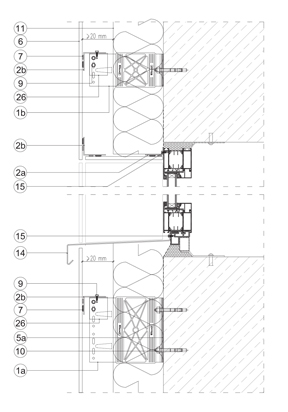

POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2a.ARTRYS L PROFILE - ALP 45/20/2
2b.ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
7KLEJ + TASMA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
14PARAPET
15WKRET SAMOWIERCACY
26ARTRYS ADPATER - AD

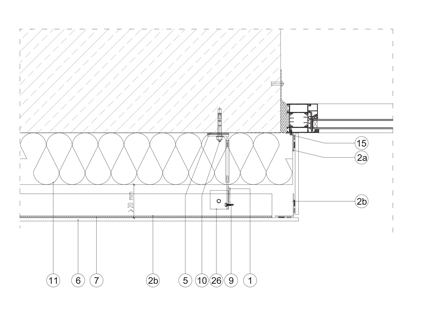

POŁĄCZENIE Z OKNEM - GLIF PIONOWY

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
2a.ARTRYS L PROFILE - ALP 45/20/2
2b.ARTRYS L PROFILE - ALP 45/55/2
5ISOLATOR - PVC L/PVC M
6PŁYTA ELEWACYJNA
7KLEJ + TASMA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
15WKRET SAMOWIERCACY
26ARTRYS ADPATER - AD
